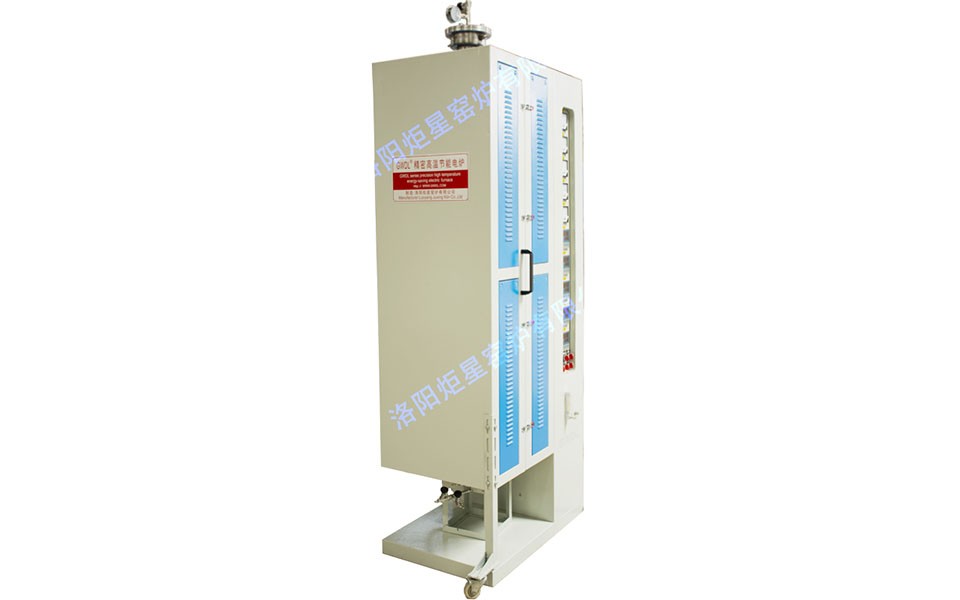

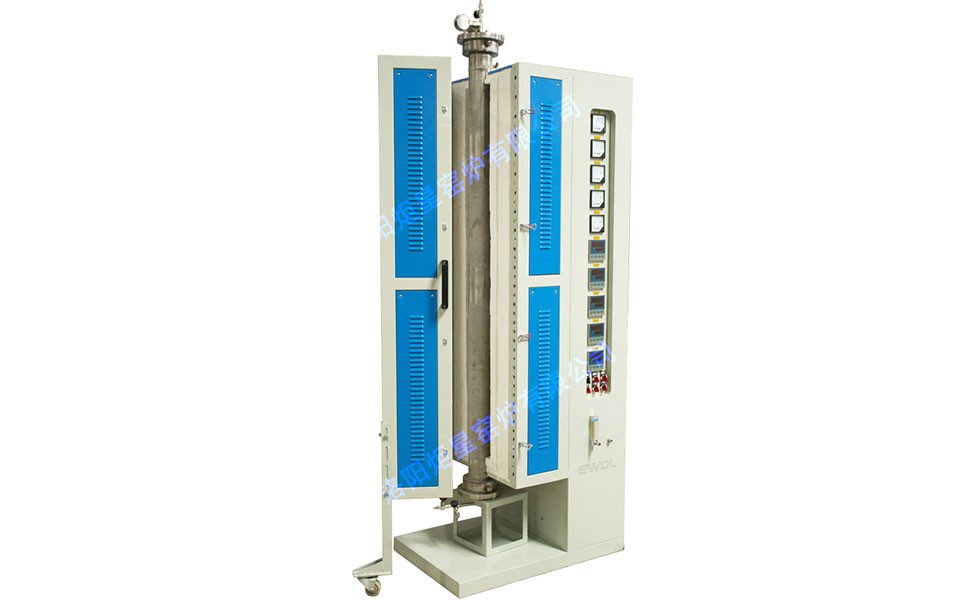

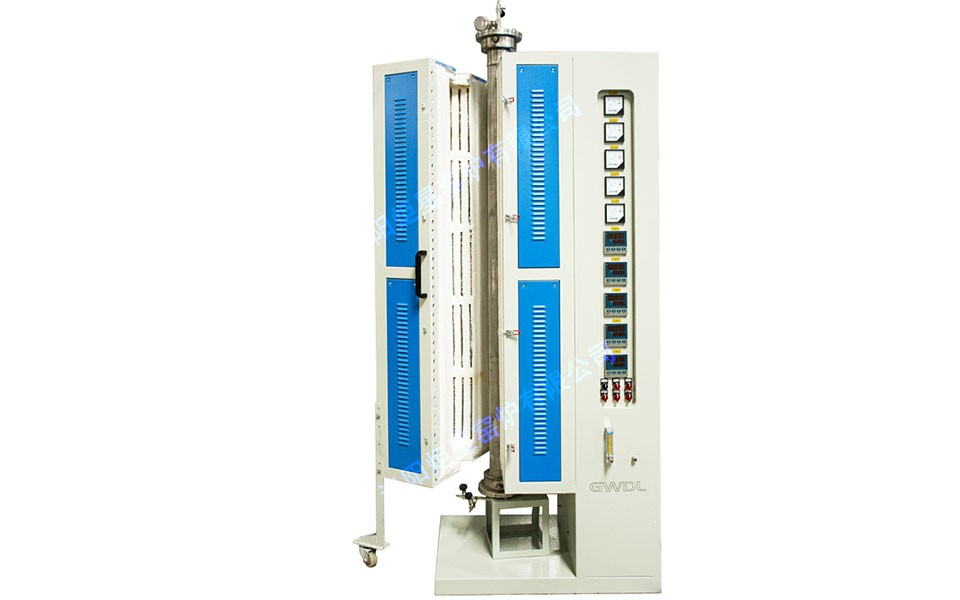

立式管式電爐帶氣體控制柜.jpg "多溫區立式管式電爐帶氣體控制柜")
多溫區立式管式電爐帶氣體控制柜參數：
用途：廣泛用于陶瓷、冶金、電子、玻璃、化工、機械、耐火材料、新材料開發、特種材料、建材等領域。
特點：
1、控制精度：±1℃ 爐溫均勻度：±1℃(根據加熱室大小而定) 。
2、操作方便，可編程，PID自整定、自動升溫、自動保溫、 自動降溫，無需值守；可另配與計算機通訊通過計算機操作電爐（啟動電爐、停止電爐、暫停升溫、設定升溫曲線、升溫曲線儲存、歷史曲線等），軟件免費詳見：計算機控制系統。
3、爐管采用剛玉99陶瓷管或者石英玻璃管。
4、不銹鋼KF金屬法蘭密封（雙膠圈）
5、爐體溫度接近室溫
6、雙回路保護
7、輕質耐火材料，保溫性能好，耐溫高
8、真空度 -0.1Mpa
9、可通多種氣體（氧氣、氮氣、氬氣、氫氣等）
10、溫度類別：1000℃ 1200℃ 1400℃ 1600℃ 1700℃ 1800℃
技術指標：
溫度 項目 | 1000℃ 、1200℃、 1400℃ | 1600℃ 1700℃ | 1800℃ |
電壓AC | 220V/380V | 220V/380V | 220V/380V |
最高工作溫度 | 1000℃ 、1200℃、 1400℃ | 1600℃ 1700℃ | 1800℃ |
長期工作溫度 | 1000℃ 、1200℃、 1400℃ | 1600℃ 1700℃ | 1800℃ |
控溫精度 | ±1℃ | ±1℃ | ±1℃ |
爐管材質 | 不銹鋼管/石英玻璃管/剛玉管 | 剛玉管 | 高純剛玉管 |
爐內溫場均勻度 | ±1℃(根據加熱室大小而定)，要求更高時可采用多點控溫 | ±1℃(根據加熱室大小而定) 要求更高時可采用多點控溫 | ±1℃(根據加熱室大小而定) 要求更高時可采用多點控溫 |
測溫元件及測溫范圍 | 鉑銠 S或者K測溫范圍0-1320℃ | 鉑銠鉑 B 測溫范圍0-1820℃ | 鉑銠鉑 B 測溫范圍0-1820℃ |
編程曲線段數 | 一組50段，二組22段，三組8段 | 一組50段，二組22段，三組8段 | 一組50段，二組22段，三組8段 |
升溫速率 | 1℃/h至40℃/min可調 | 1℃/h至40℃/min可調 | 1℃/h至40℃/min可調 |
發熱元件 | 硅碳棒/電爐絲 | 硅鉬棒 | 進口硅鉬棒 |
發熱元件位置 | 安裝位置爐管四周，與爐管垂直 | 安裝位置爐管四周，與爐管垂直 | 安裝位置爐管四周，與爐管垂直 |
耐火材料 | 高純氧化鋁纖維板 | 進口摩根 | 進口高純氧化鋁 |
冷卻結構 | 雙層爐殼，風冷 | 雙層爐殼，風冷 | 雙層爐殼，風冷 |
爐體溫度 | ≤45度 | ≤45度 | ≤45度 |
計算機接口 | RS485 RS232 USB | RS485 RS232 USB | RS485 RS232 USB |
保修范圍及期限 | 電爐免費保修一年，發熱元件、爐管不保修（發熱元件三個月內自然損壞免費更換） | ||
隨機備件 | 發熱原件兩支、棒具兩套，說明書一份 ，合格證一份，爐門隔熱磚一塊，坩堝鉗一把，高溫手套一副，管式爐專用坩堝一個，密封圈兩個 | ||
氣體控制柜
進氣種類 | 2種 （可選1-10種） |
氣體混合 | 通過調節各個進氣流量計的值 |
閥門 | 進口不銹鋼閥門（可選普通、不銹鋼、電磁閥等） |
流量計 | 兩個0-300毫升/分鐘（根據進氣數量，可選質量流量計、浮球流量計等） |
壓力檢測 | 正壓、負壓雙指示指針壓力表一個（可選數顯真空計等） |
真空泵 | 雙級旋片真空泵，抽速2L/min |
氣路管道 | 氣體專用PV軟管（根據氣體的需求可采用潔凈不銹鋼管） |
壓力保護 | 為了防止?fàn)t管排氣口關閉、排氣口堵塞、爐管壓力過大產生危險，特制作此系統，原理：由電接點壓力表或者壓力傳感器獲得信號，驅動控制模塊關閉電磁進氣閥，啟動電磁排氣閥和報警器。從而保護電爐的正常運行 |
氣體泄漏報警 | 根據所通氣氛，避免發生泄漏；作用：氣體泄漏報警檢測到（室內）空氣的有毒、危險性等氣體的含量超過一定值時，驅動模塊關閉電爐、關閉氣源進氣，開啟排氣口、排風等，從而獲得更高、更安全的工作環境。 |
| 炬星窯爐主要部件配置清單 | ||||||||||
| 序號 | 項目 | 名稱 | 分類 | 廠家 | 備注 | |||||
| 1200度 | 1400度 | 1600度 | 1700度 | 1800度 | 1900度 | |||||
| 1 | 外殼 | 雙層外殼 | ● | ● | ● | ● | ● | ● | 炬星窯爐 | |
| 2 | 電熱元件 | 電加熱器 | 高溫合金電阻絲 | 硅碳棒 | 硅鉬棒 | 1800型硅鉬棒 | 1850型硅鉬棒 | 1900型硅鉬棒 | 炬星窯爐 | |
| 3 | 電器控制部分 | 溫控儀 | 858P | 858P | 858P | 858P | 858P | 858P | 廈門宇電 | |
| 4 | 熱電偶 | K | S | B | B | B | B+光纖 | 大正/光明 | ||
| 5 | 電壓表 | ● | ● | ● | ● | ● | ● | 正泰 | ||
| 6 | 電流表 | ● | ● | ● | ● | ● | ● | 正泰 | ||
| 7 | SCR調功器 | ● | ● | ● | ● | ● | ● | 炬星窯爐 | ||
| 8 | 接觸器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 9 | 空開 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 10 | 按鈕 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 11 | 蜂鳴器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 12 | 快熔 | ● | ● | ● | ● | ● | ● | 茗熔 | ||
| 13 | 變壓器 | ○ | ○ | ● | ● | ● | ● | 炬星窯爐 | ||
| 14 | 耐火隔熱爐膛 | 陶瓷纖維板/模塊 | 1260 | 1500 | 1700 | 1800 | 1850 | 氧化鋯纖維2100 | 炬星窯爐 | |
| 15 | 爐口隔熱塞磚（內門） | ○ | ● | ● | ● | ● | ● | 炬星窯爐 | ||
| 16 | 承燒板 | 石英陶瓷 | 石英陶瓷 | 剛玉莫來石 | 剛玉莫來石 | 剛玉莫來石 | 氧化鋯纖維2100 | 炬星窯爐 | ||
